Case · Wayfinding e sinalização

Hospital São Vicente

Um hospital inteiro que se explica sozinho

Cliente: Hospital São Vicente
Projeto: Wayfinding e sinalização
Entregas: Projeto de wayfinding · Totens de fluxo e digital · Placas de parede, teto e porta · Identificação de andares e setores · Sinalização de segurança · Fachadas em letra caixa · Manual de produção

Com a nova marca, o Hospital São Vicente precisava que pacientes, visitantes e equipes encontrassem o caminho nas três sedes de Curitiba sem depender de perguntar a ninguém.

O desafio

Hospital São Vicente: Marquise da entrada principal, com a nova marca aplicada — Marquise da entrada principal, com a nova marca aplicada

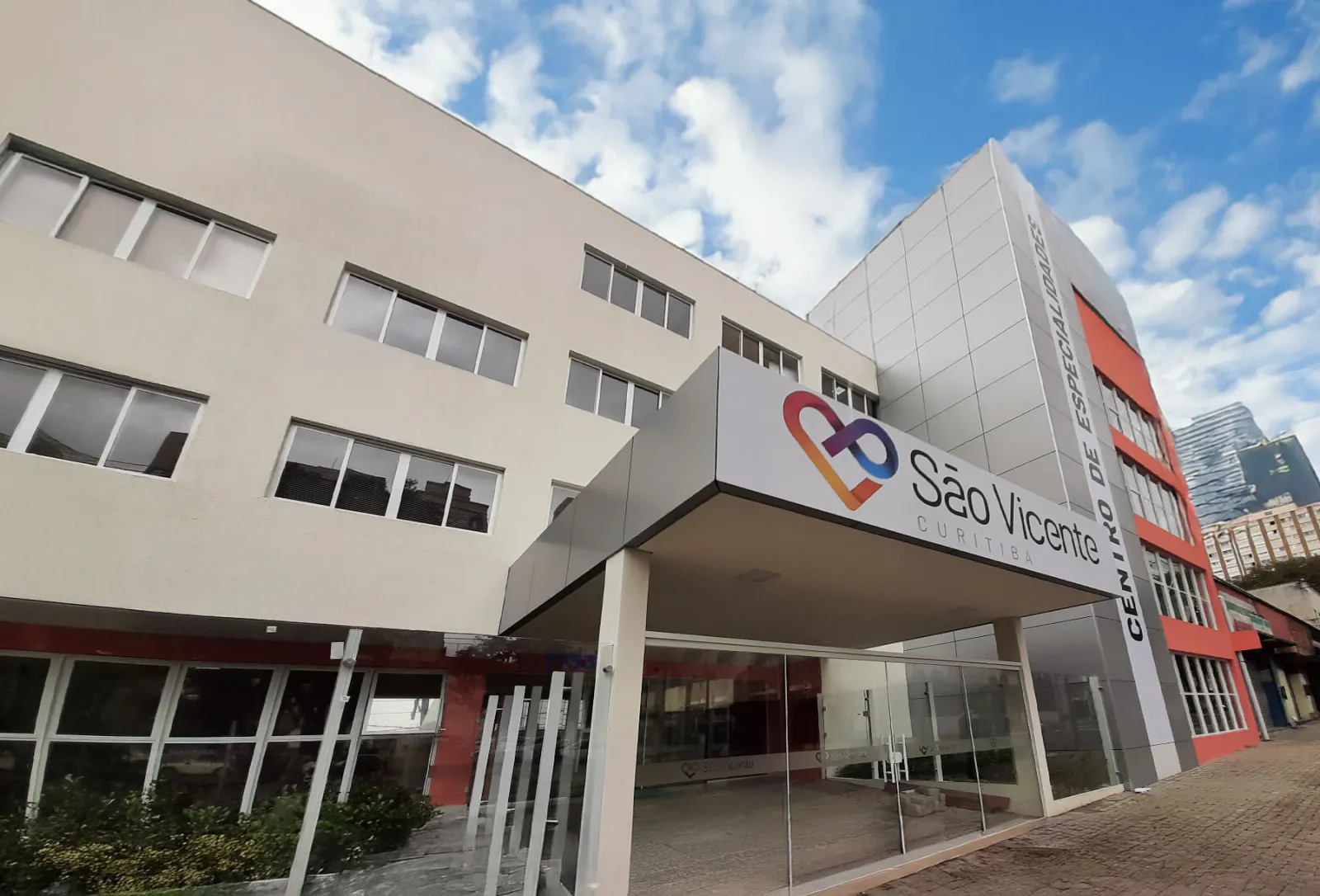

Hospital São Vicente: Fachada do Centro de Especialidades — Fachada do Centro de Especialidades

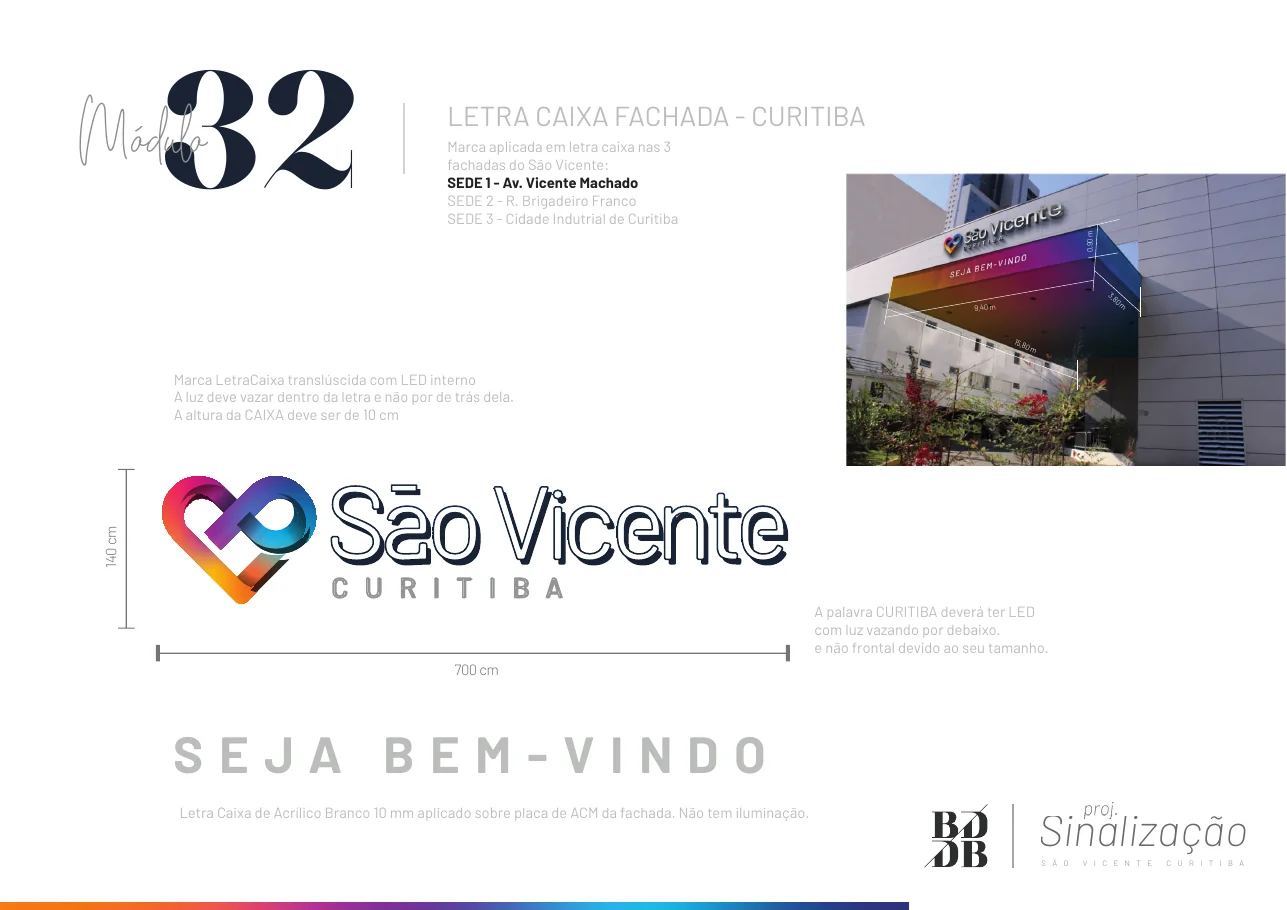

Hospital São Vicente: Módulo 32: fachada da sede 1, Av. Vicente Machado, em letra caixa translúcida com LED — Módulo 32: fachada da sede 1, Av. Vicente Machado, em letra caixa translúcida com LED

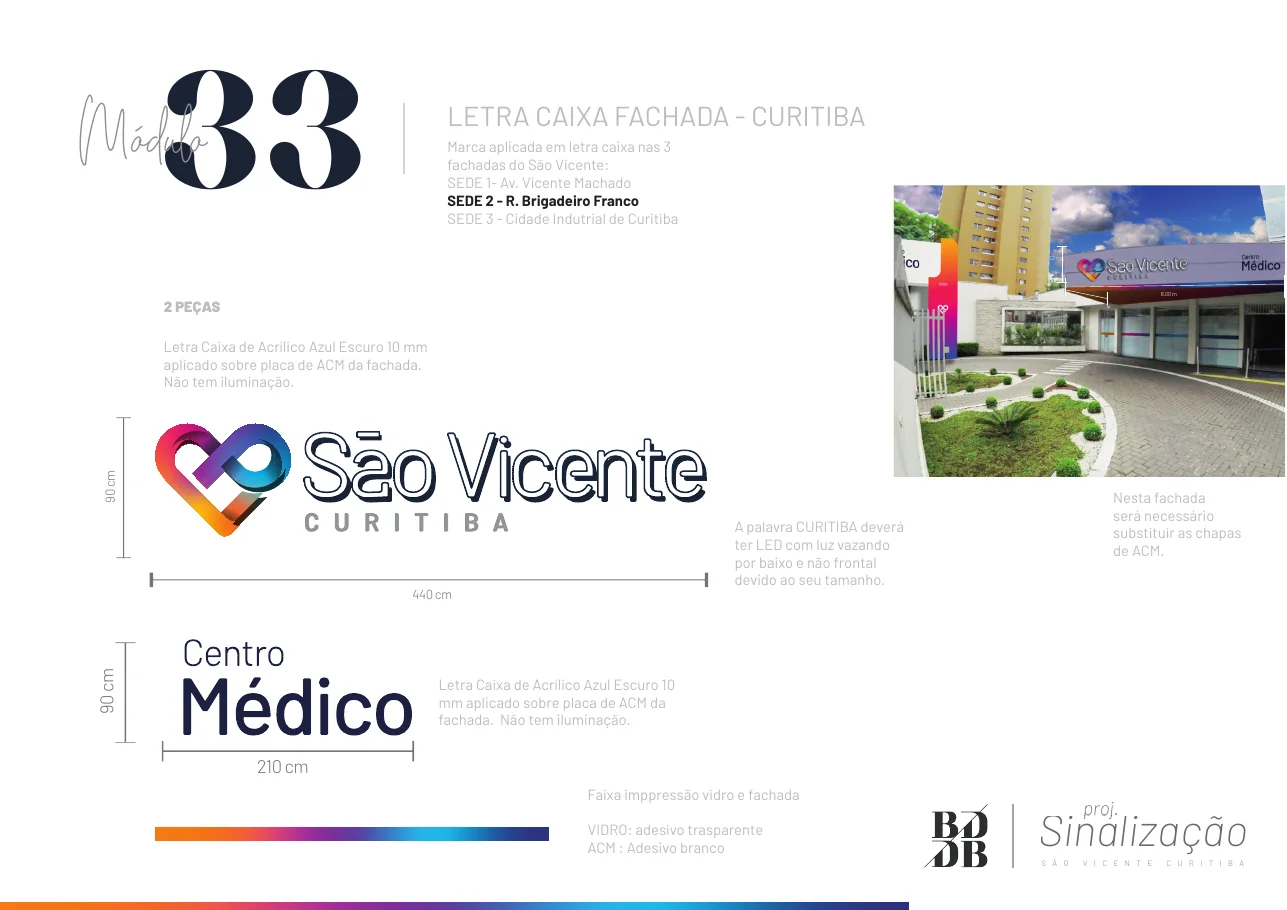

Hospital São Vicente: Módulo 33: fachada da sede 2, R. Brigadeiro Franco, com o Centro Médico — Módulo 33: fachada da sede 2, R. Brigadeiro Franco, com o Centro Médico

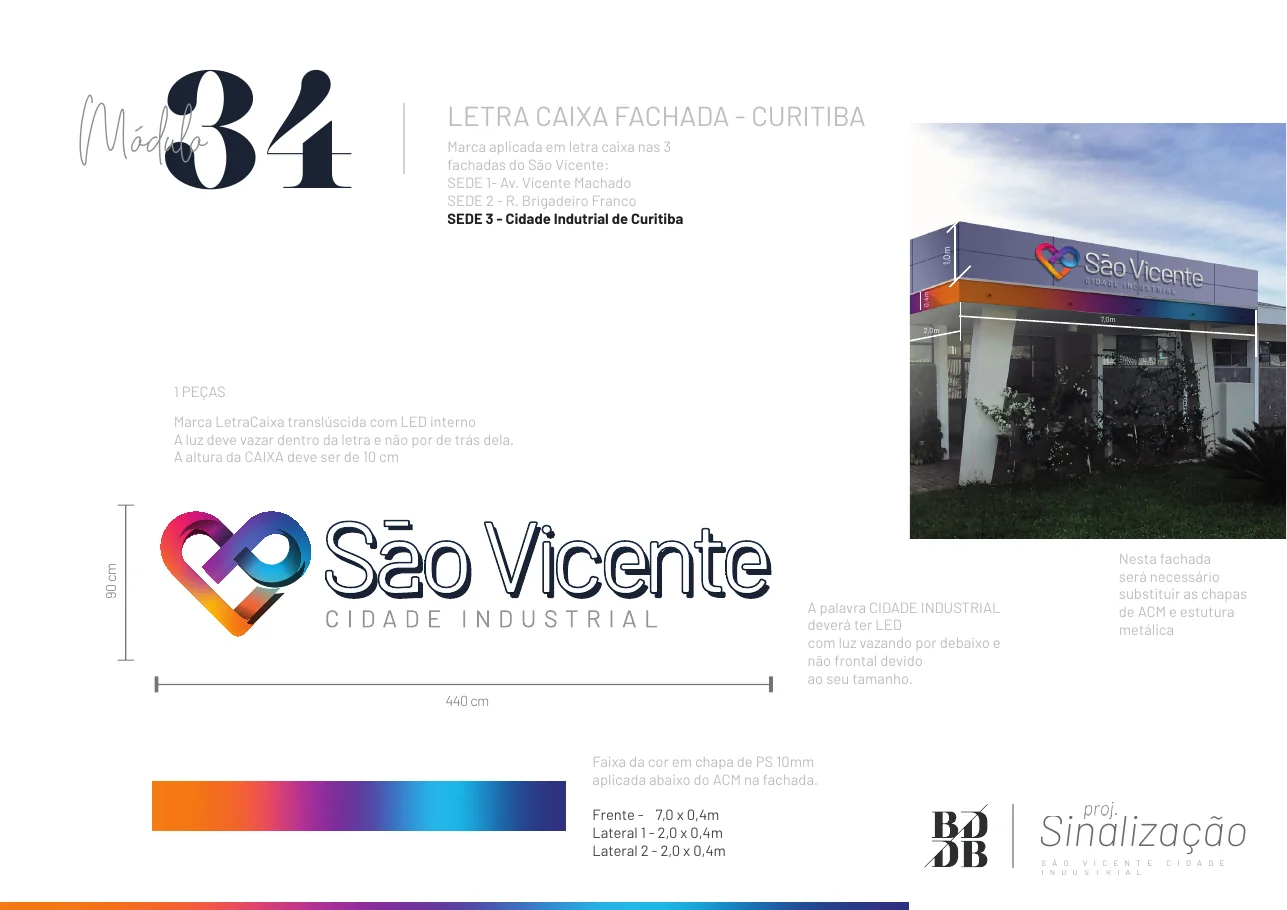

Hospital São Vicente: Módulo 34: fachada da sede 3, Cidade Industrial de Curitiba — Módulo 34: fachada da sede 3, Cidade Industrial de Curitiba

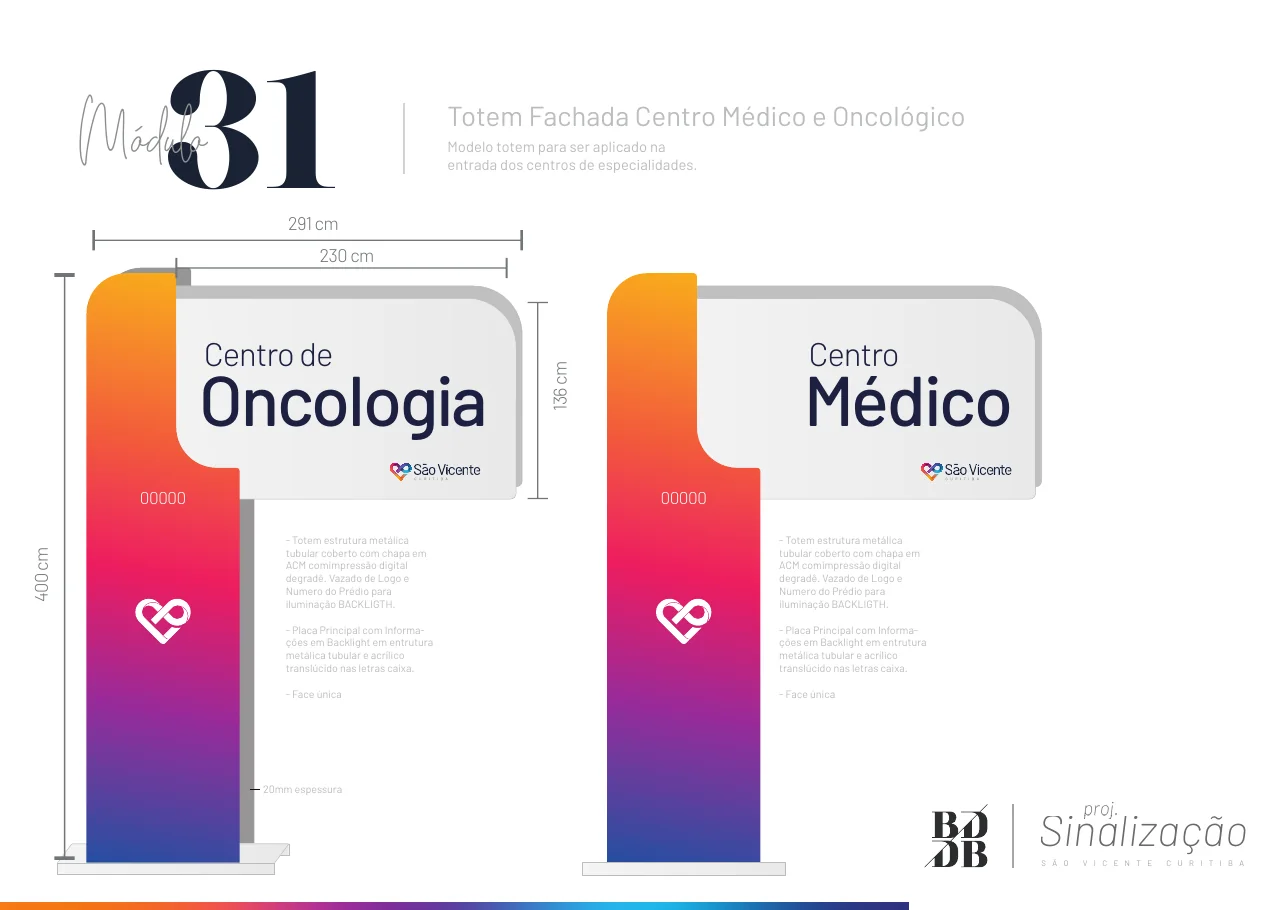

Hospital São Vicente: Módulo 31: totem de fachada do Centro de Oncologia e do Centro Médico — Módulo 31: totem de fachada do Centro de Oncologia e do Centro Médico

A ideia

Um sistema modular nascido da própria marca: o coração em degradê vira moldura, e nove cores setoriais organizam andares, alas e serviços. A mesma lógica vale da fachada à etiqueta do armário.

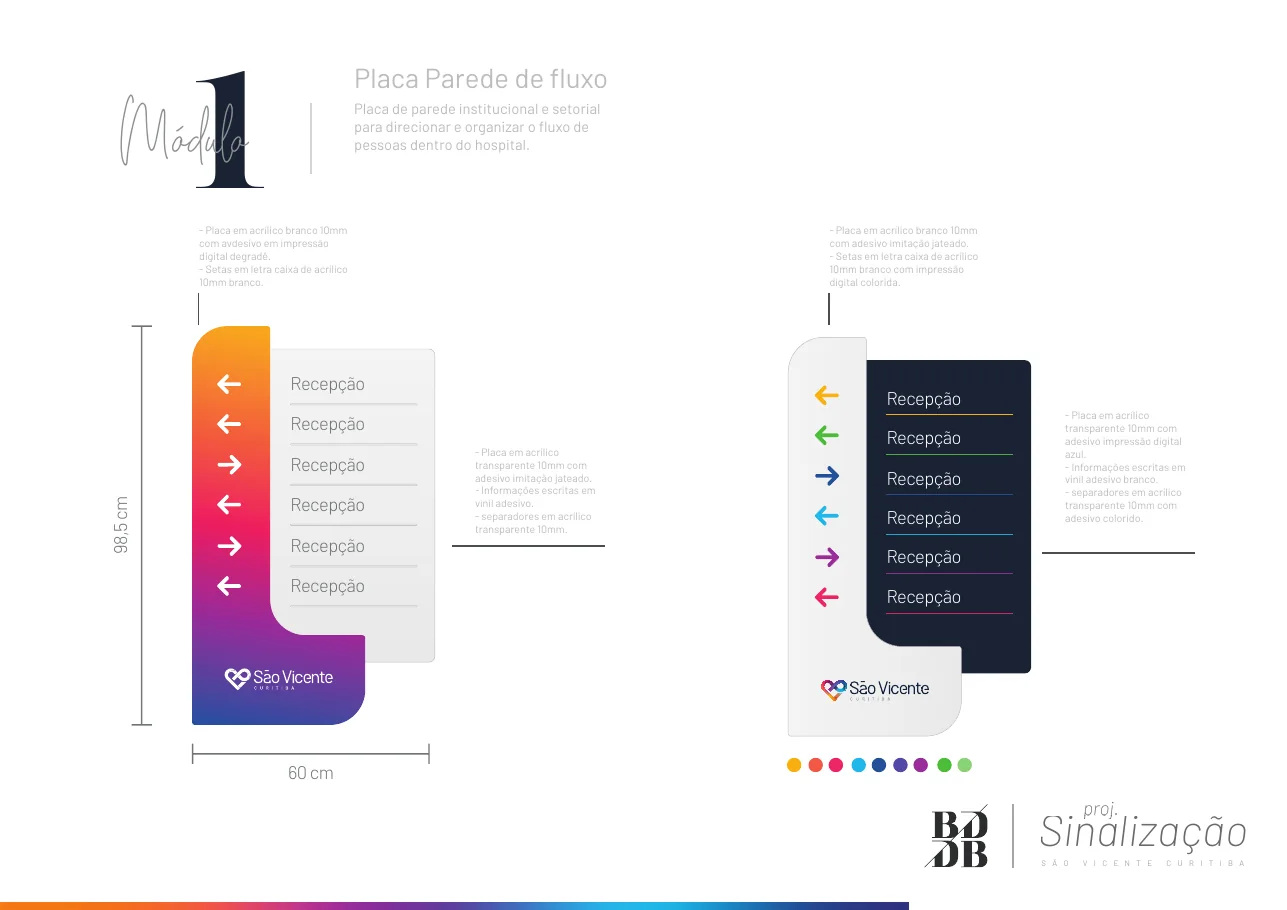

Hospital São Vicente: Módulo 1: placa de parede de fluxo — Módulo 1: placa de parede de fluxo

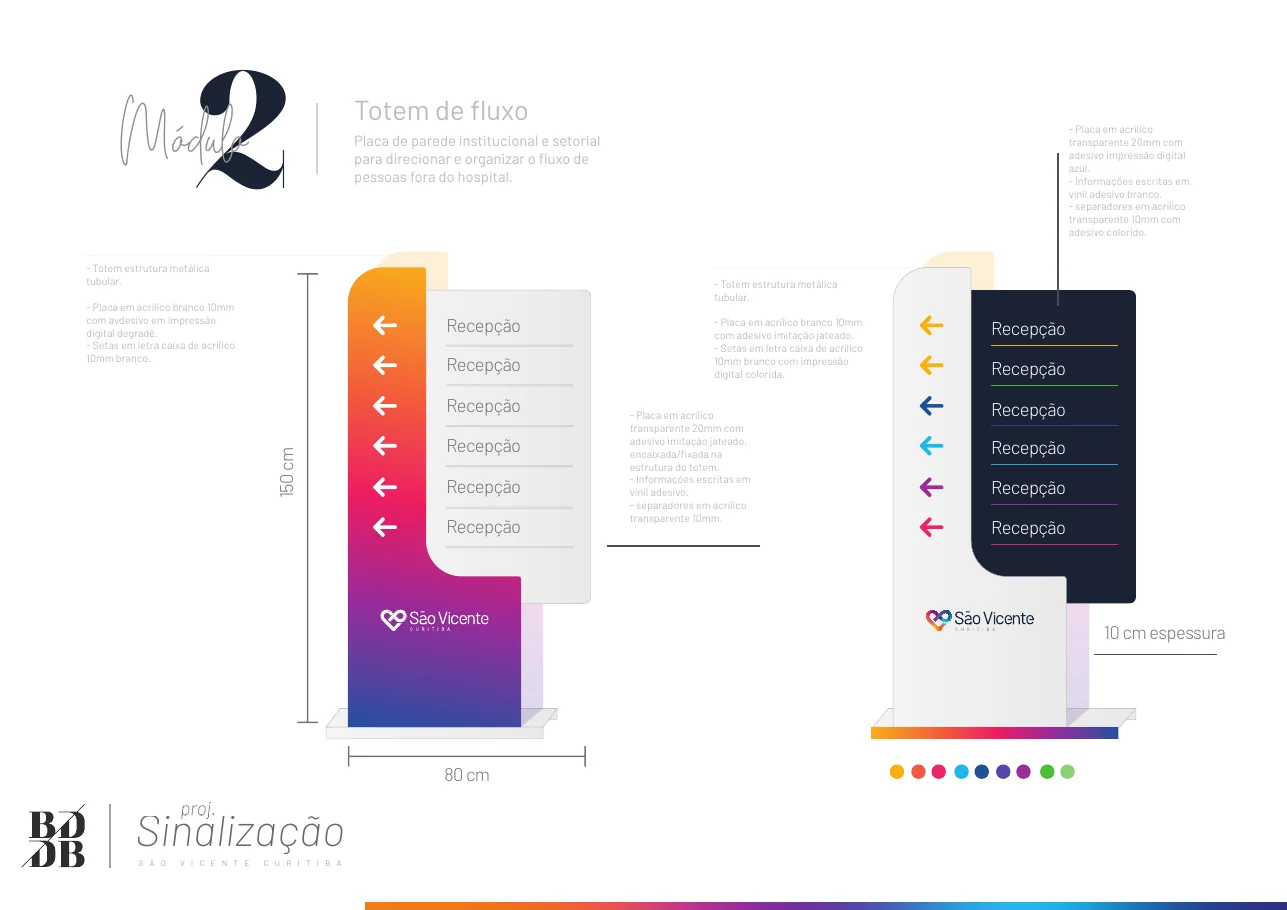

Hospital São Vicente: Módulo 2: totem de fluxo — Módulo 2: totem de fluxo

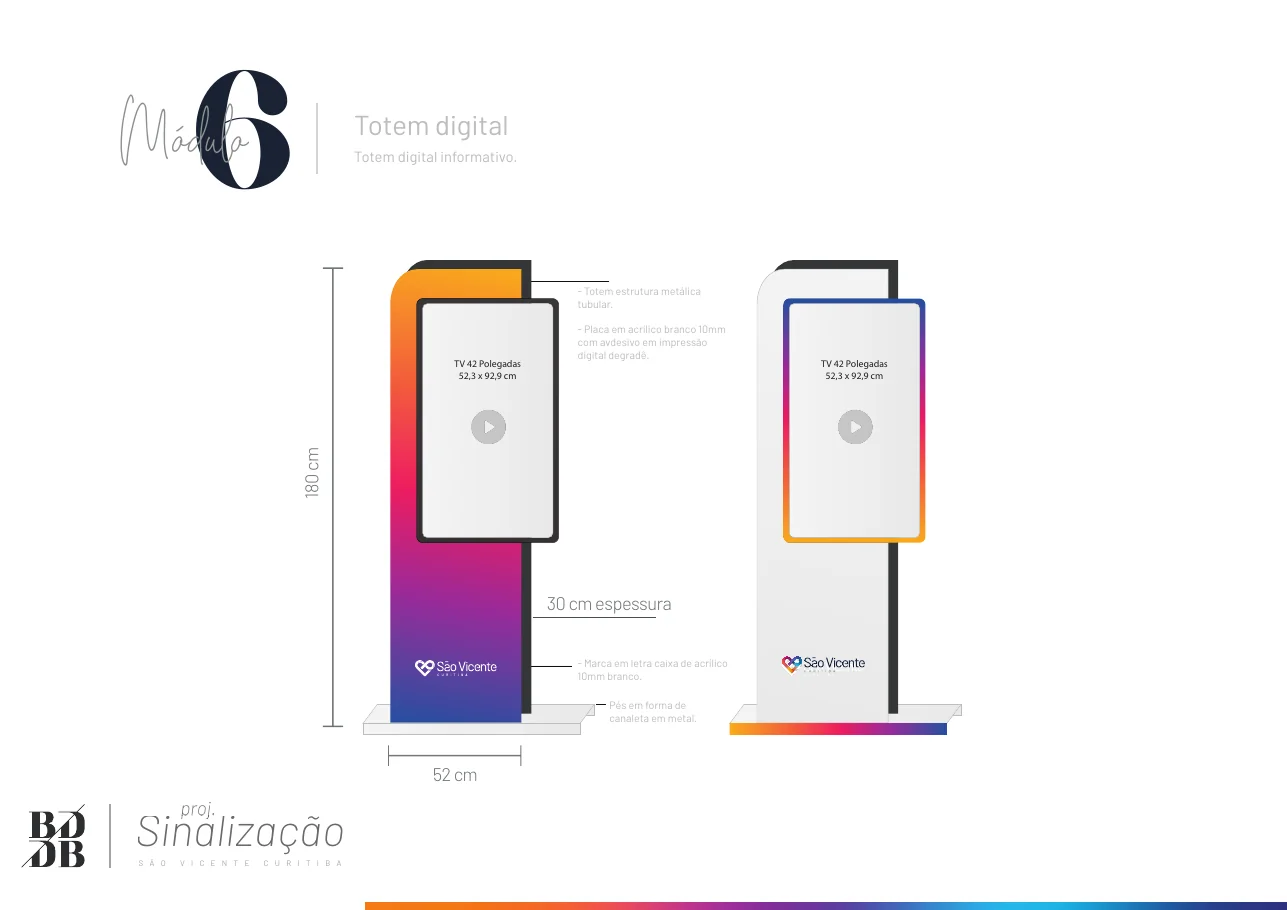

Hospital São Vicente: Módulo 6: totem digital — Módulo 6: totem digital

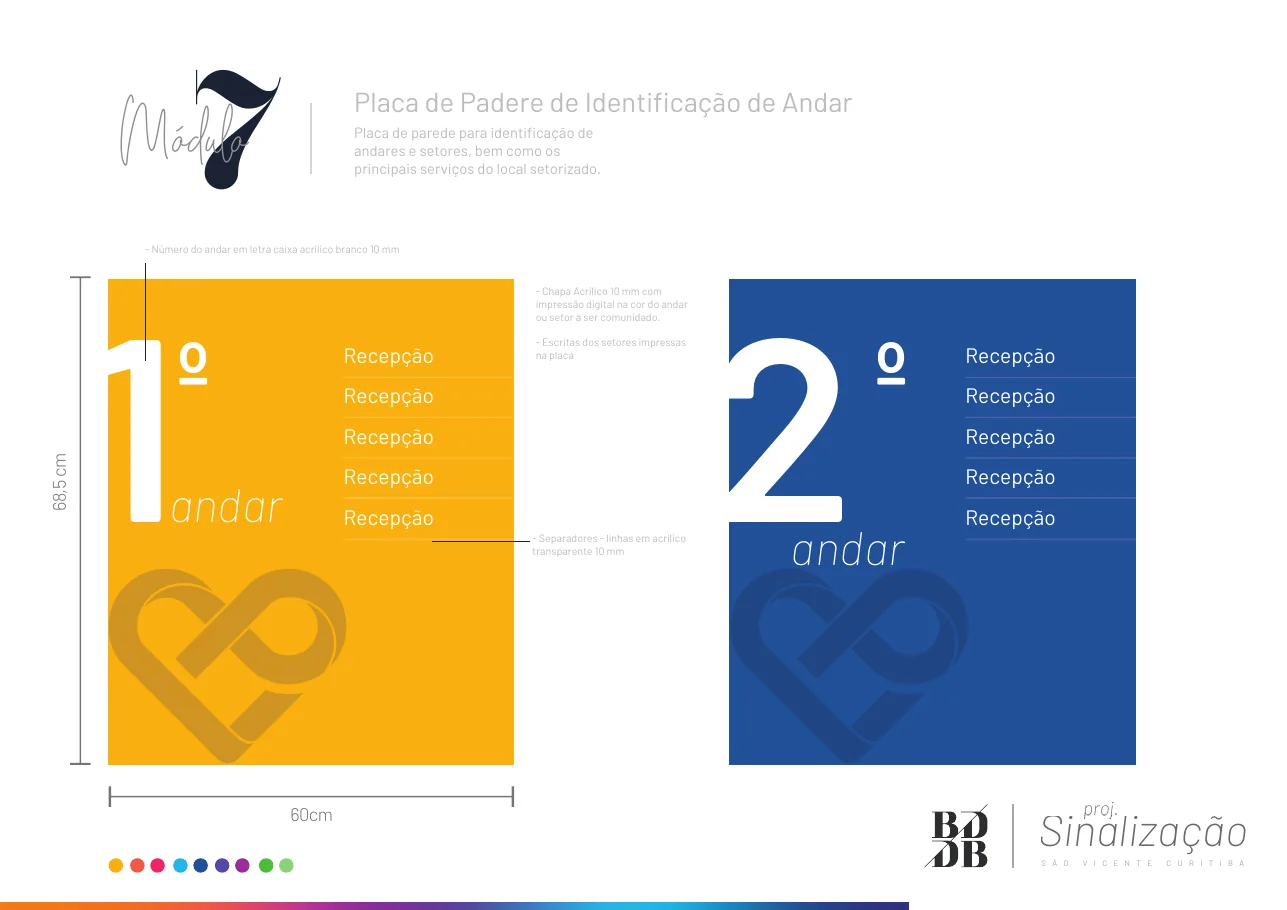

Hospital São Vicente: Módulo 7: identificação de andar — Módulo 7: identificação de andar

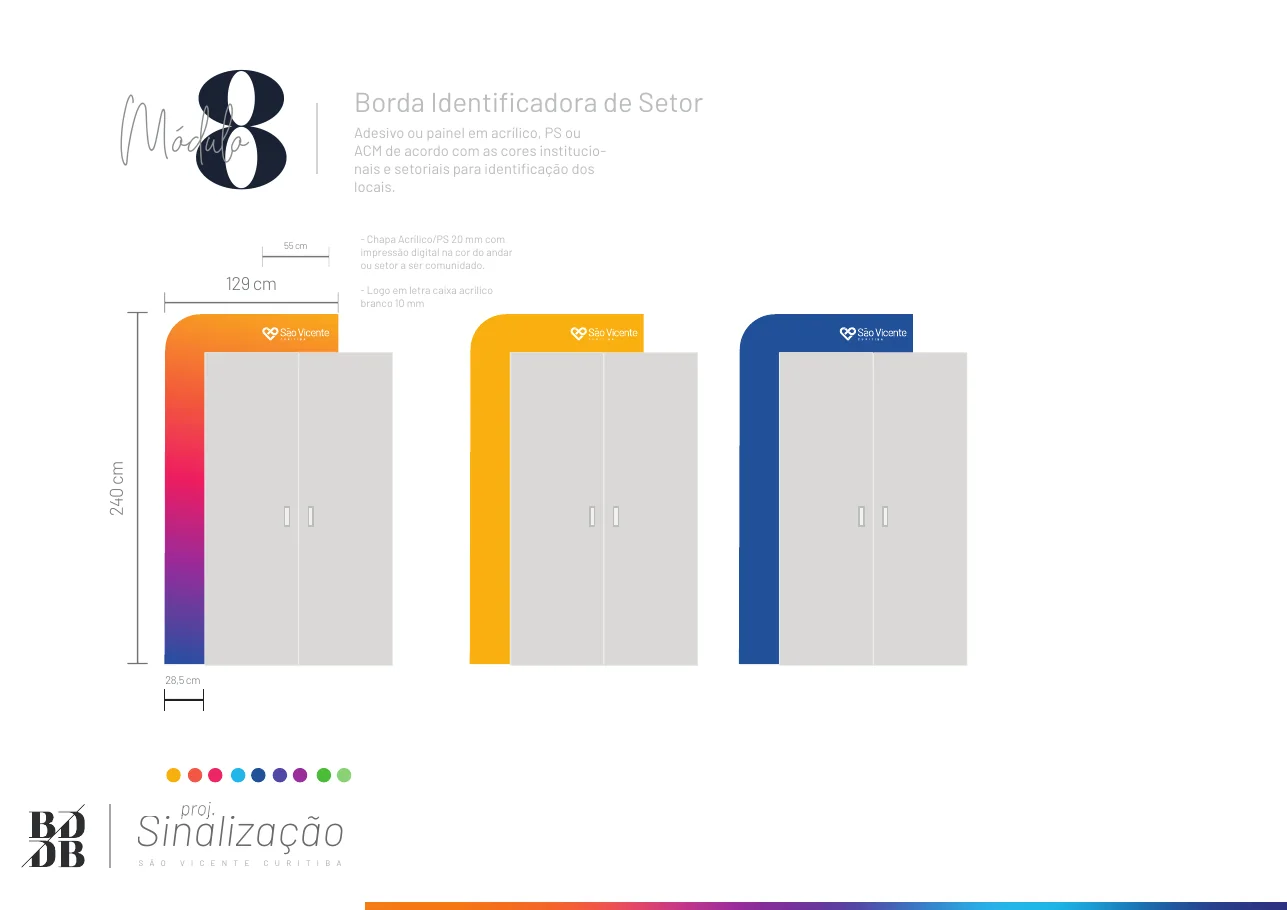

Hospital São Vicente: Módulo 8: borda identificadora de setor — Módulo 8: borda identificadora de setor

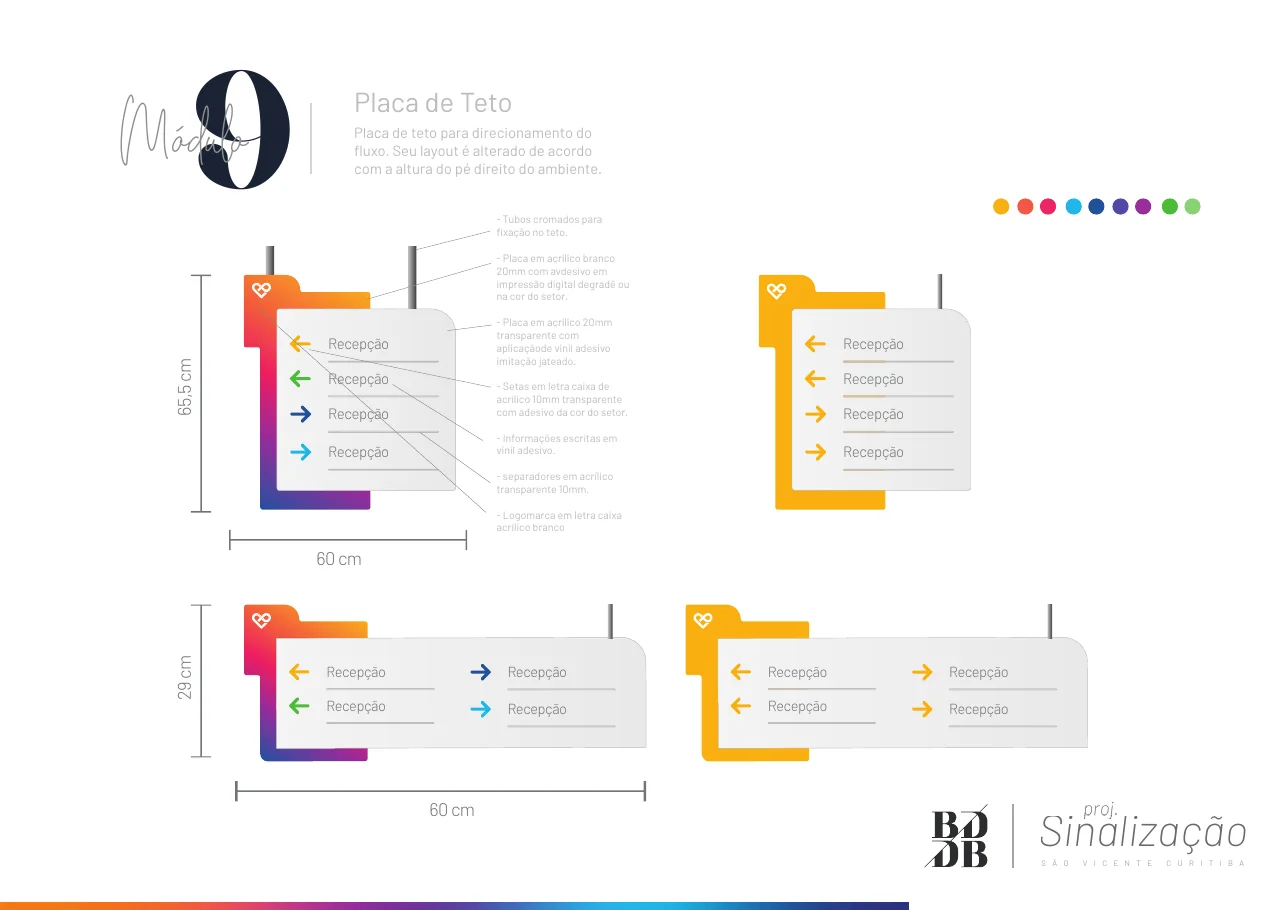

Hospital São Vicente: Módulo 9: placa de teto — Módulo 9: placa de teto

A execução

Foram 34 módulos especificados com medidas e materiais (totens, placas de fluxo, de teto, de porta e de andar, sinalizadores de leito e de segurança) e as fachadas em letra caixa iluminada das três sedes.

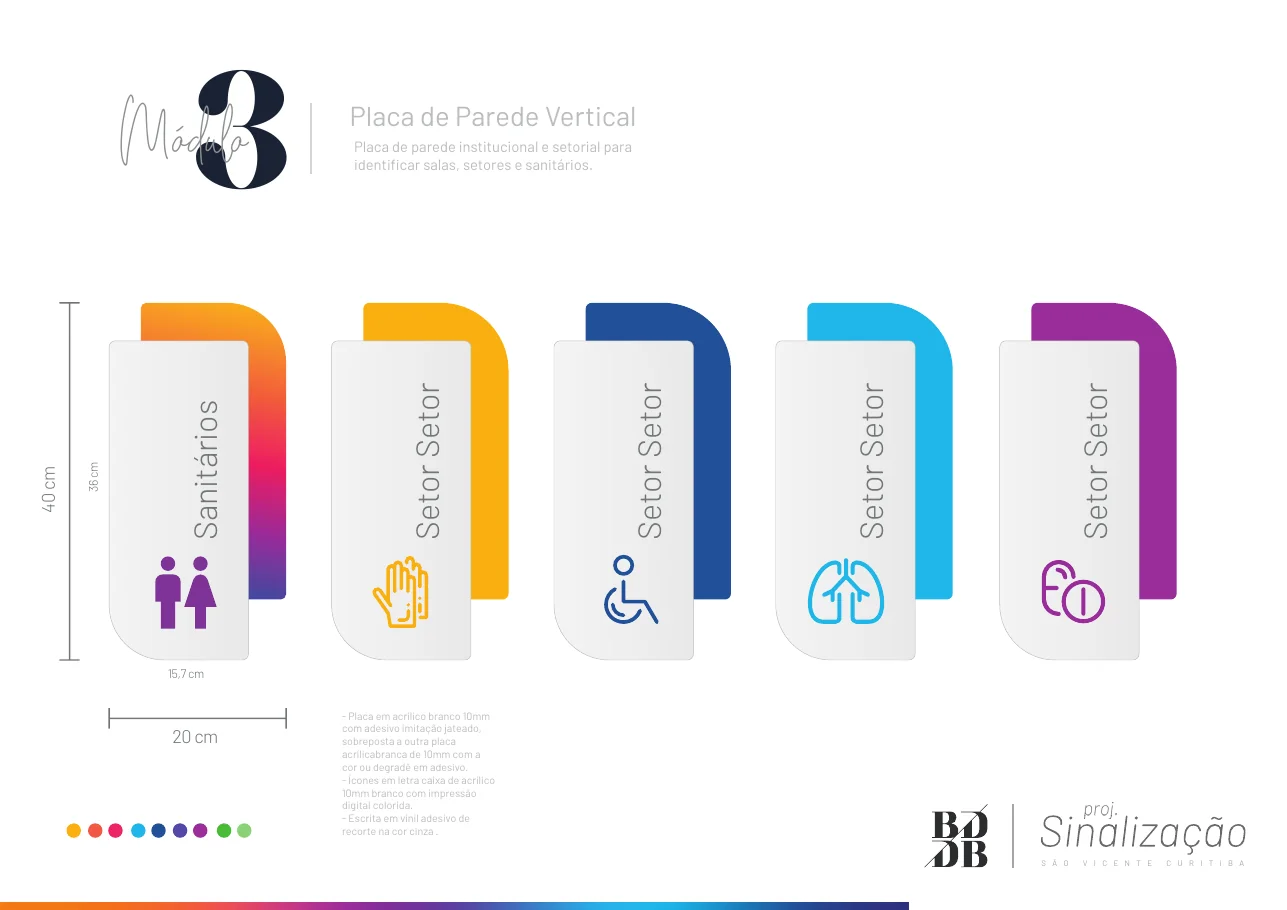

Hospital São Vicente: Módulo 3: placa de parede vertical para salas e setores — Módulo 3: placa de parede vertical para salas e setores

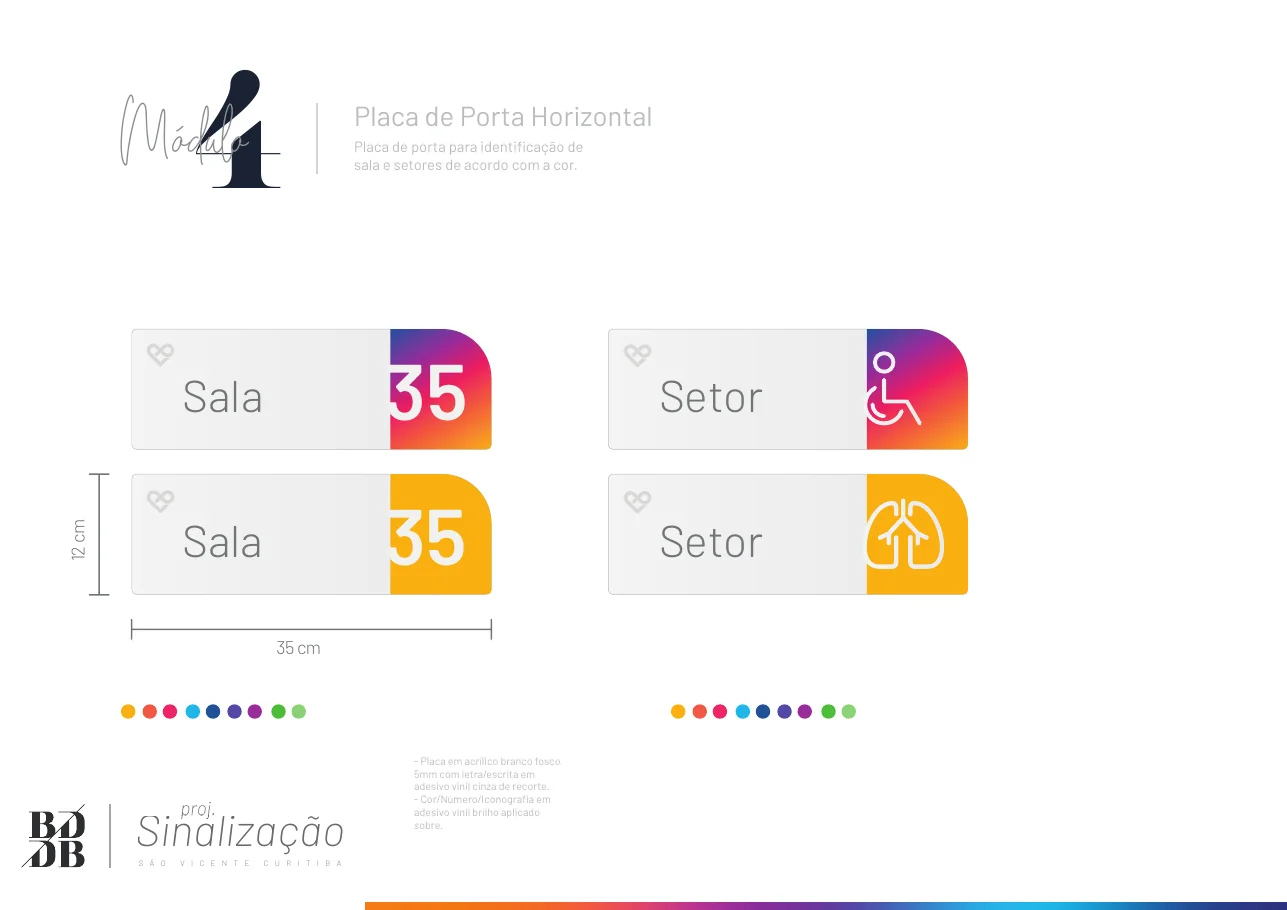

Hospital São Vicente: Módulo 4: placa de porta horizontal — Módulo 4: placa de porta horizontal

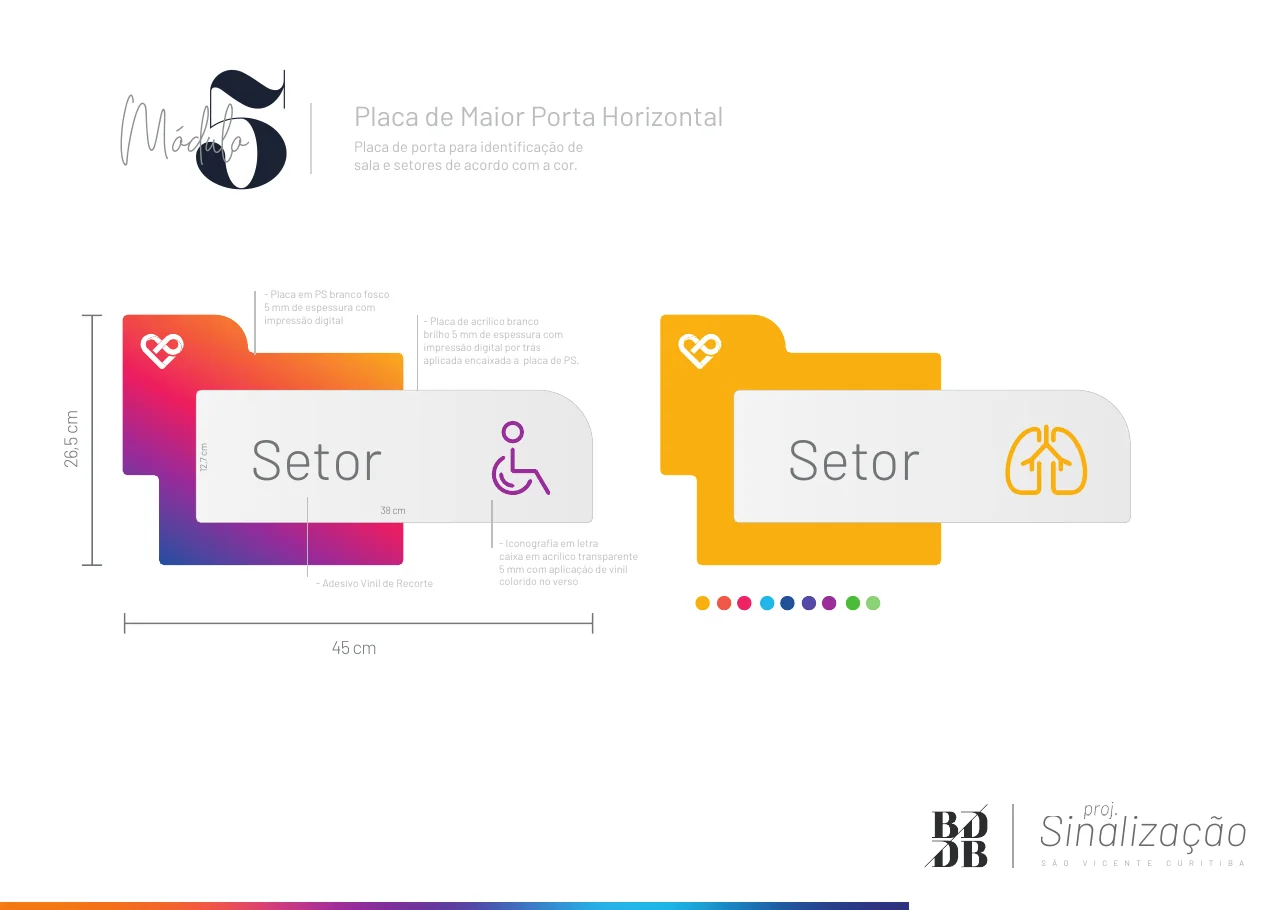

Hospital São Vicente: Módulo 5: placa de porta maior — Módulo 5: placa de porta maior

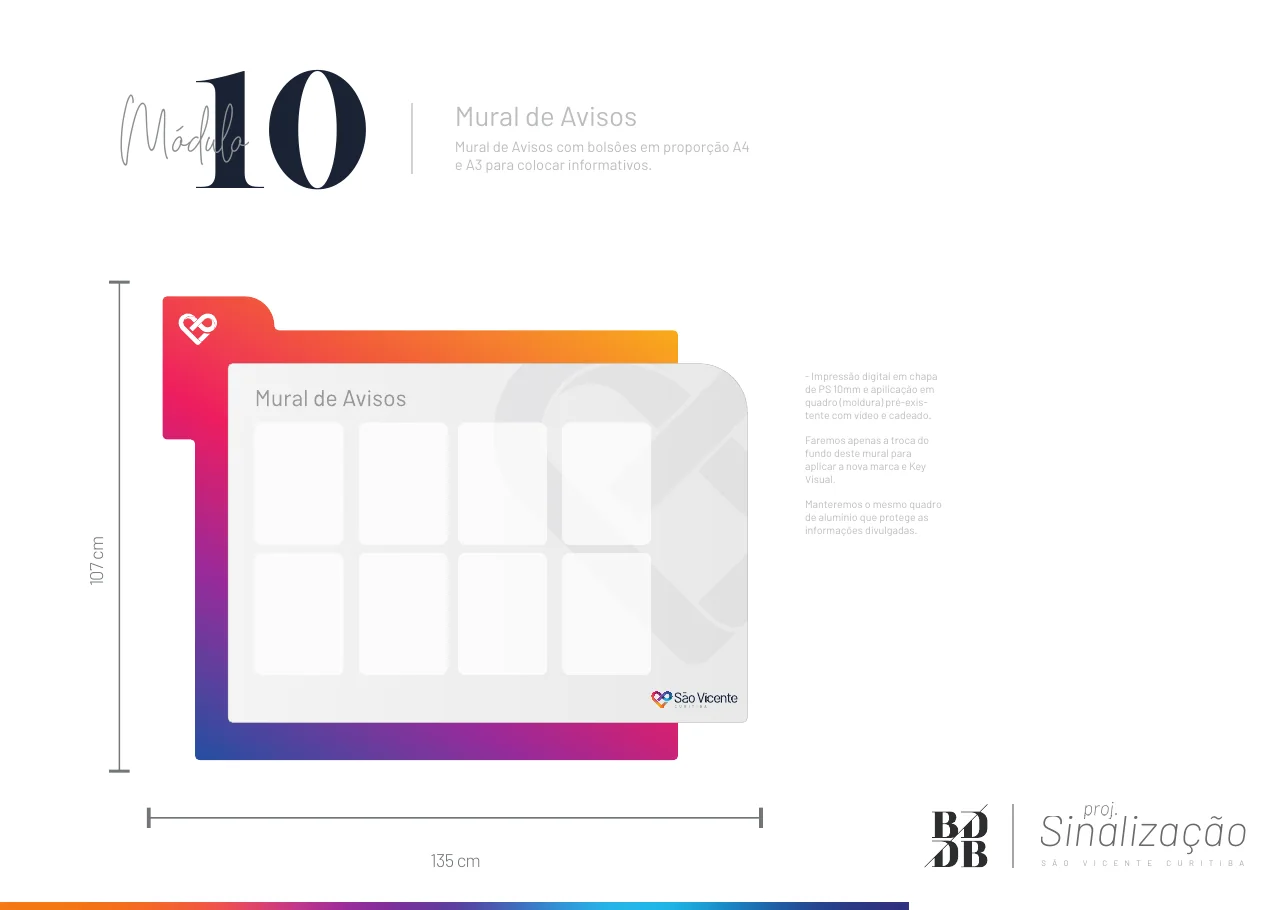

Hospital São Vicente: Módulo 10: mural de avisos — Módulo 10: mural de avisos

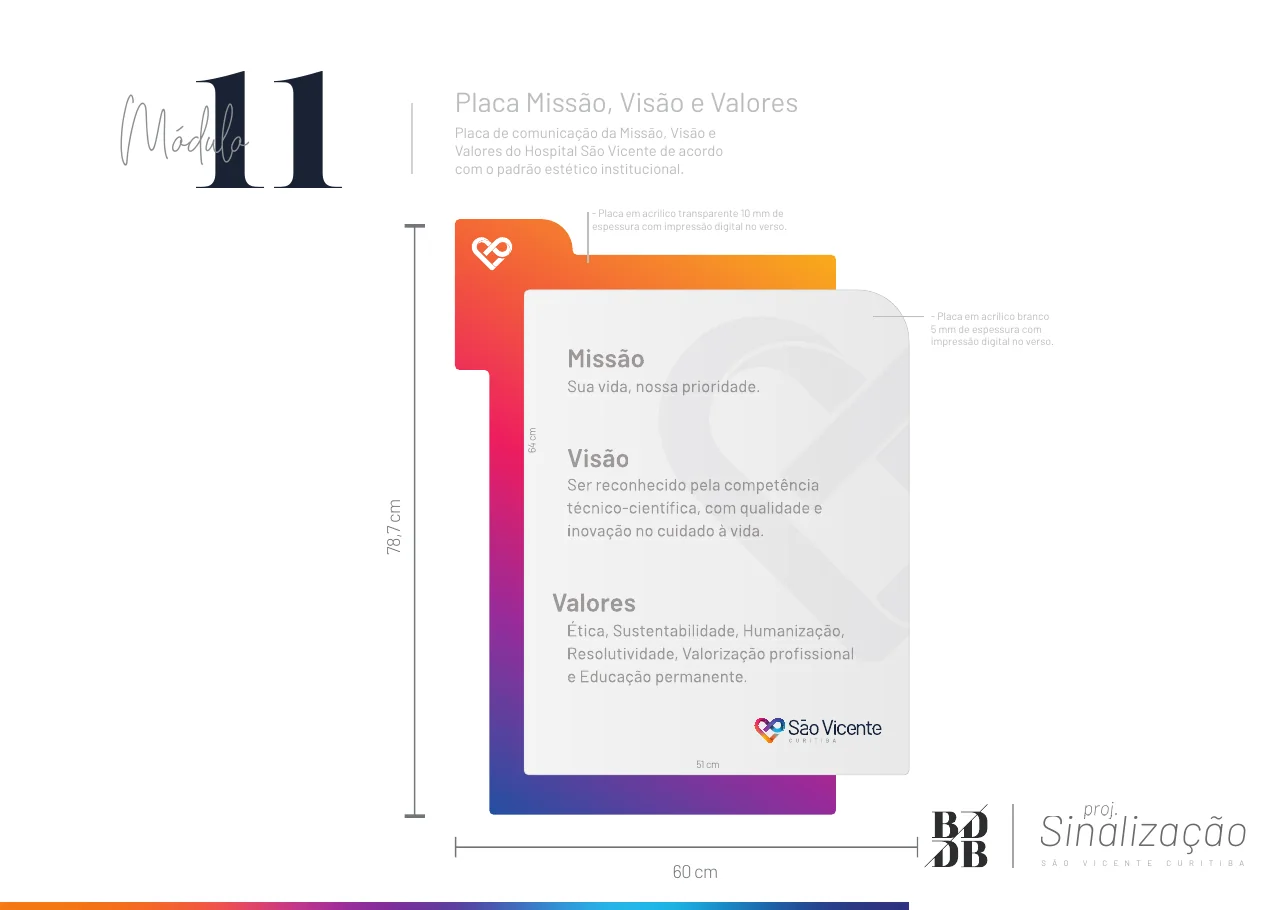

Hospital São Vicente: Módulo 11: missão, visão e valores — Módulo 11: missão, visão e valores

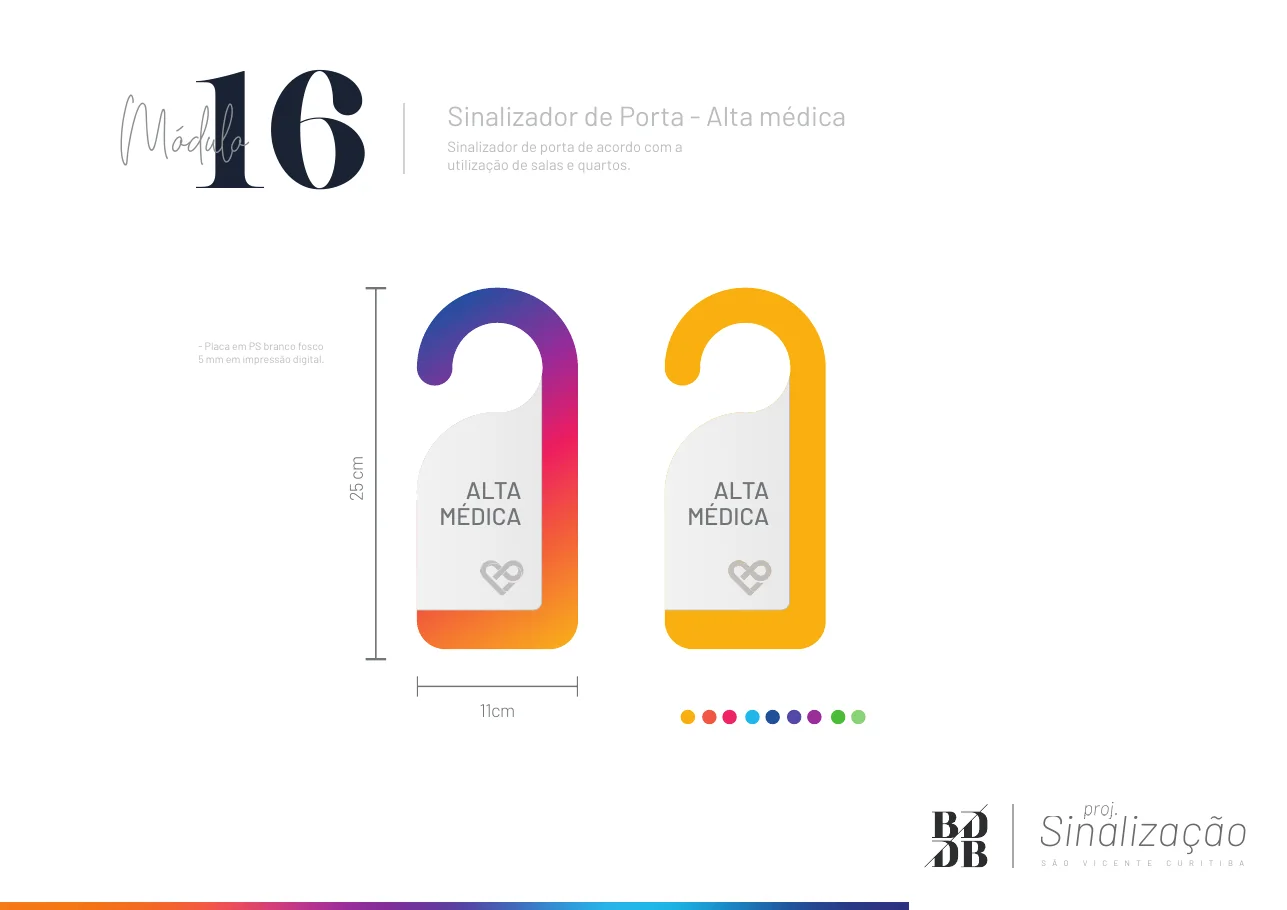

Hospital São Vicente: Módulo 16: sinalizador de porta para alta médica — Módulo 16: sinalizador de porta para alta médica

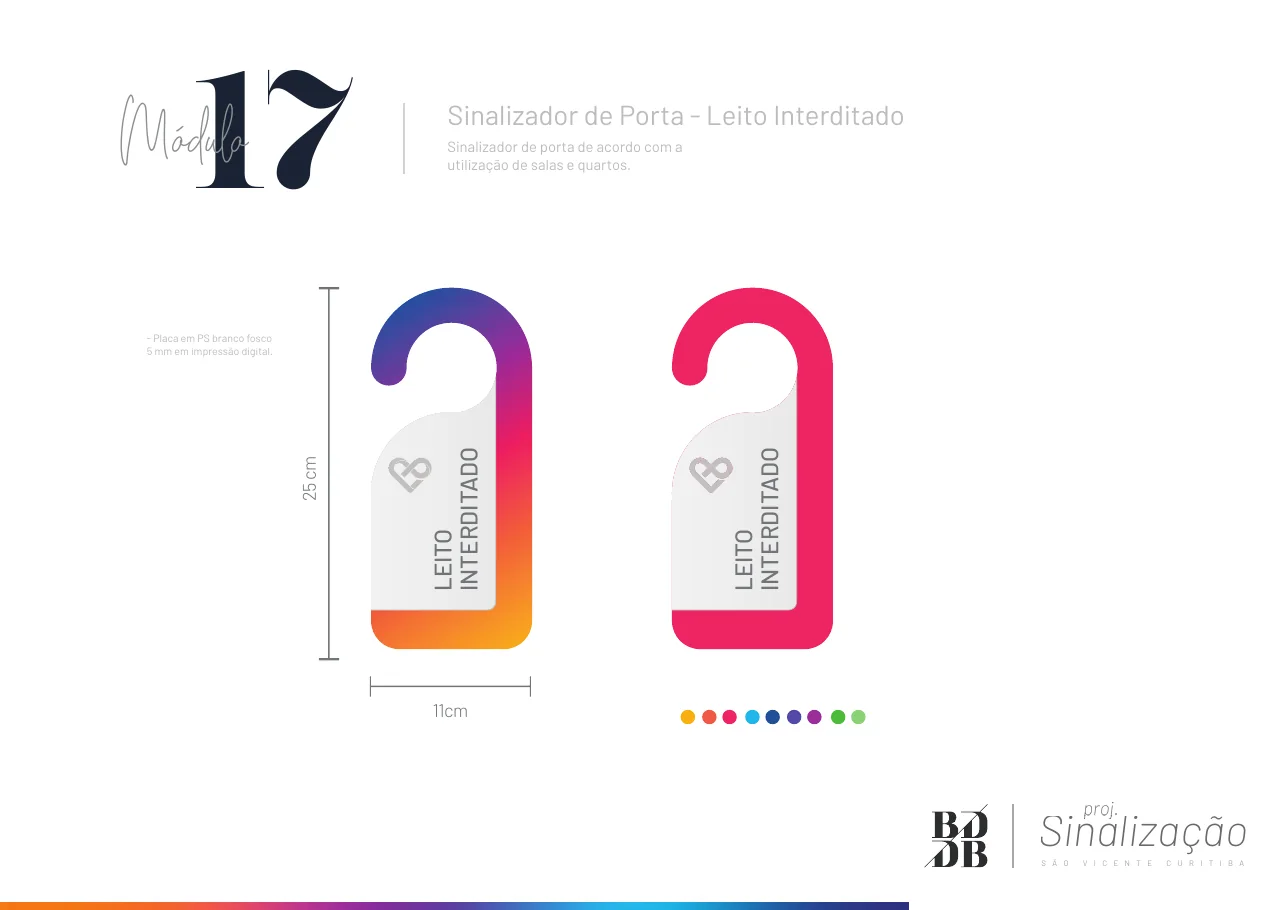

Hospital São Vicente: Módulo 17: sinalizador de leito interditado — Módulo 17: sinalizador de leito interditado

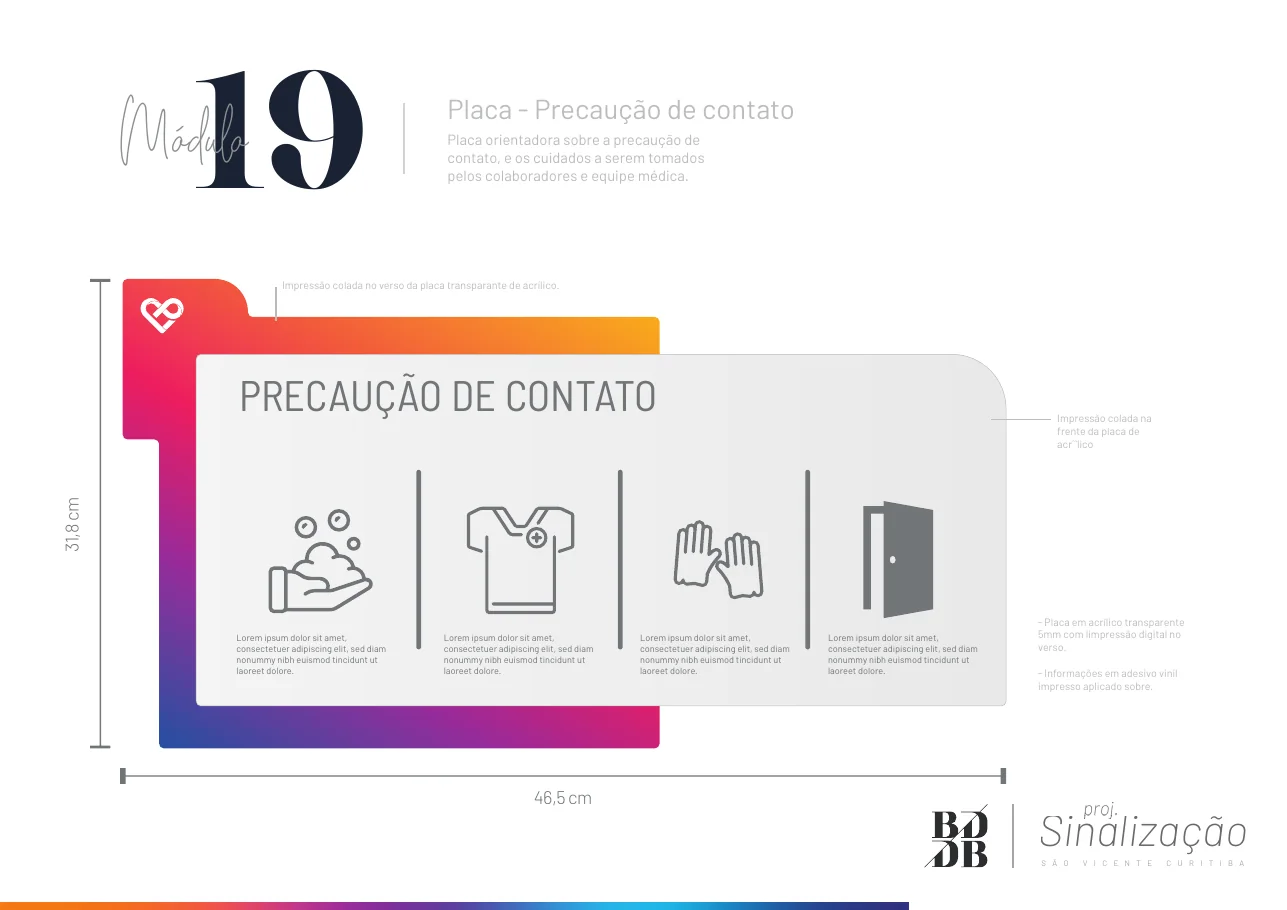

Hospital São Vicente: Módulo 19: precaução de contato — Módulo 19: precaução de contato

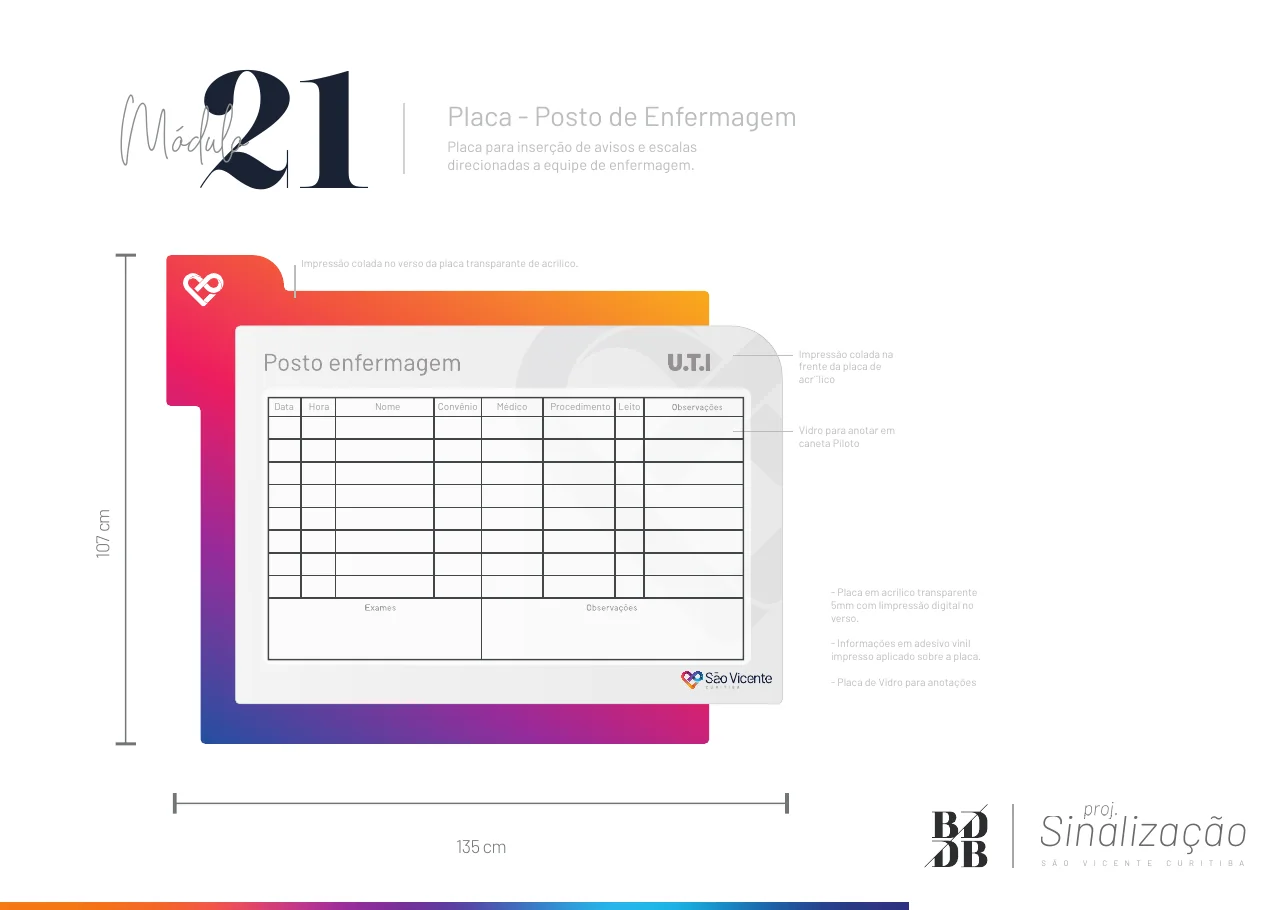

Hospital São Vicente: Módulo 21: posto de enfermagem — Módulo 21: posto de enfermagem

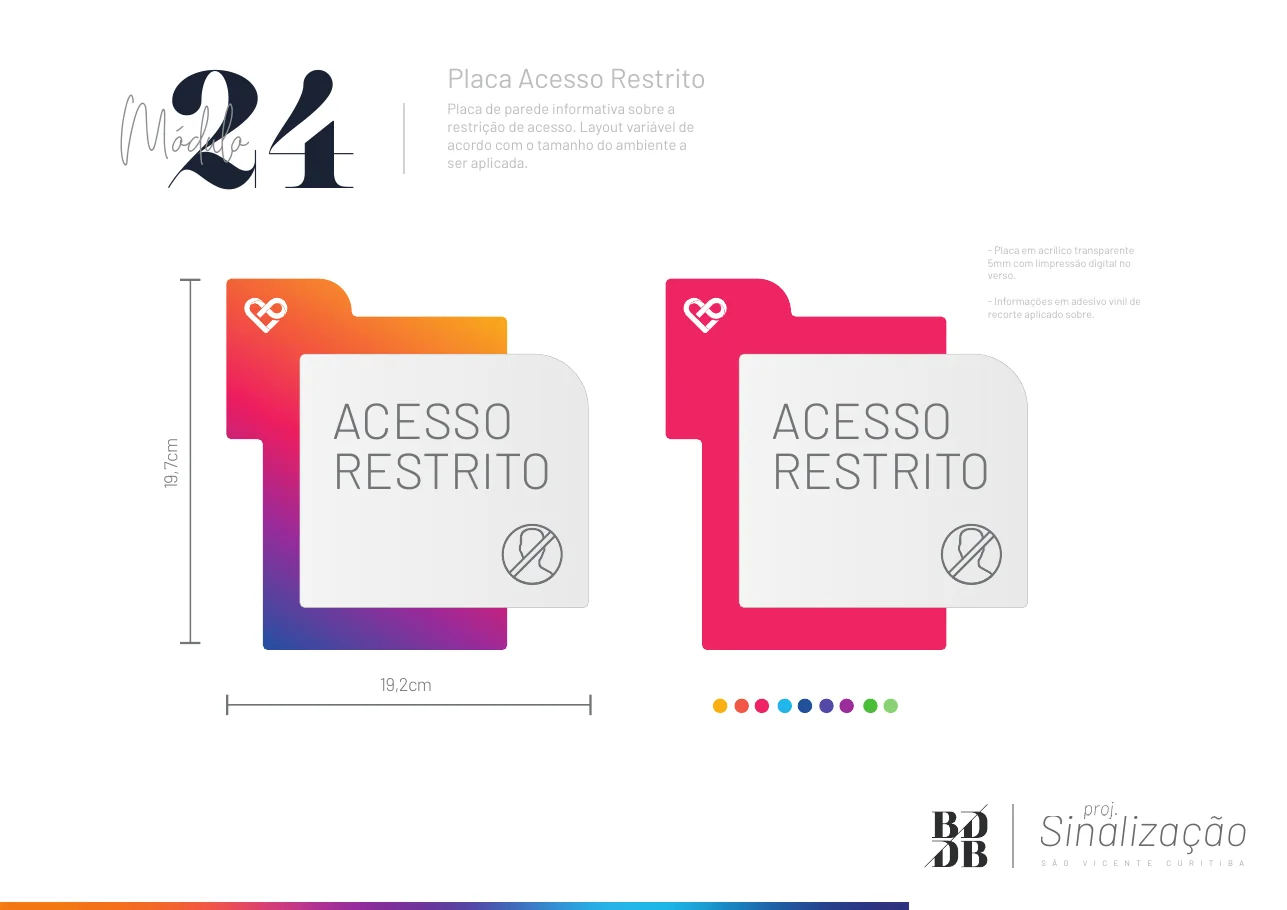

Hospital São Vicente: Módulo 24: acesso restrito — Módulo 24: acesso restrito

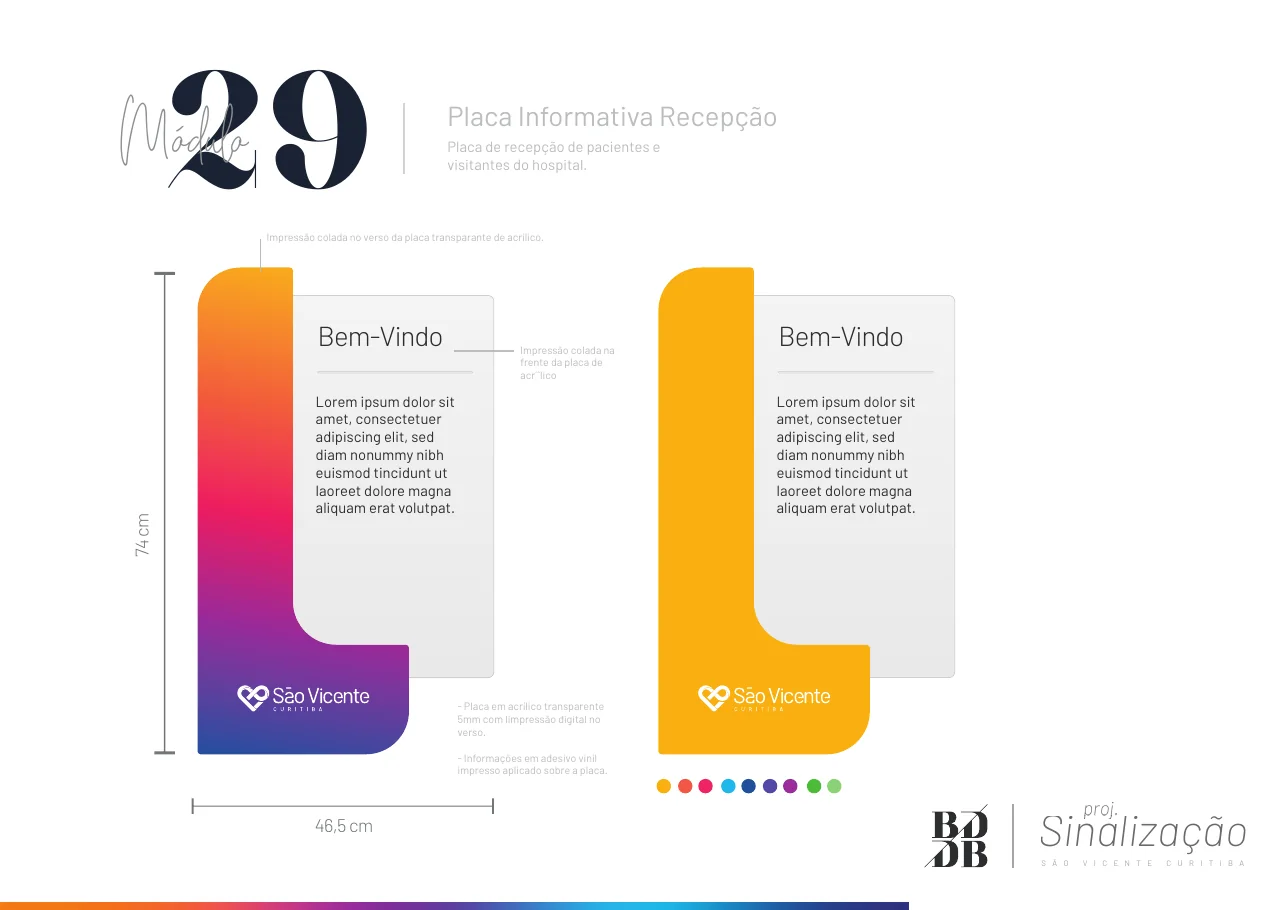

Hospital São Vicente: Módulo 29: informativo da recepção — Módulo 29: informativo da recepção

Hospital São Vicente, Wayfinding e sinalização: peça 24

Resultados

34módulos de sinalização especificados
3sedes com fachada nova
9cores setoriais no sistema

Sinalização boa é a que ninguém precisa procurar.
